一站式PCBA加工廠家今天為大家講講PCB設計組裝失敗的原因有那些?PCB設計組裝失敗的原因及解決方法。PCB設計組裝失敗的原因涉及設計、材料、制造、組裝及環境等多個環節，需針對性解決。以下是具體原因及解決方法：

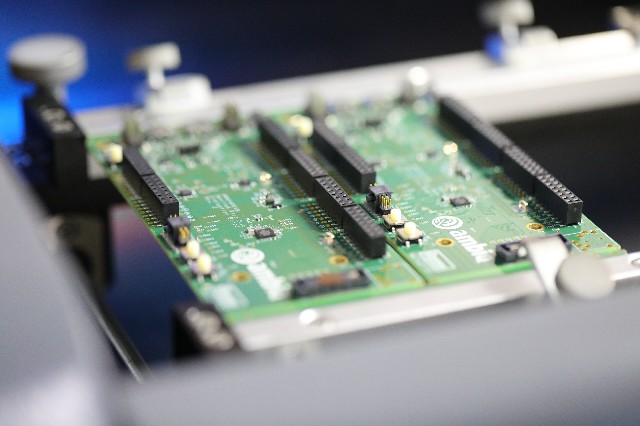

　　PCB設計組裝失敗的原因及解決方法

　　一、設計階段問題

　　布局不合理

　　原因：元件間距過小導致信號干擾或散熱不良;高功率器件與精密元件混布引發熱應力;電源/地線設計薄弱導致電壓波動。

　　解決：

　　使用DFM(可制造性設計)工具檢查間距和散熱設計。

　　優先規劃散熱路徑，確保關鍵元件(如電源模塊)有足夠空間。

　　采用電源平面設計(PSD)技術減少電源噪聲。

　　信號完整性問題

　　原因：高速信號未使用差分對傳輸，導致共模噪聲干擾。

　　解決：對高速信號(如USB、HDMI)使用差分對布線，并控制阻抗匹配。

　　測試點缺失

　　原因：未預留測試點導致無法驗證電路功能，后期修復成本高。

　　解決：為電源、地、復位等關鍵信號添加測試點，集中放置在電路板一側，避免射頻信號區域。

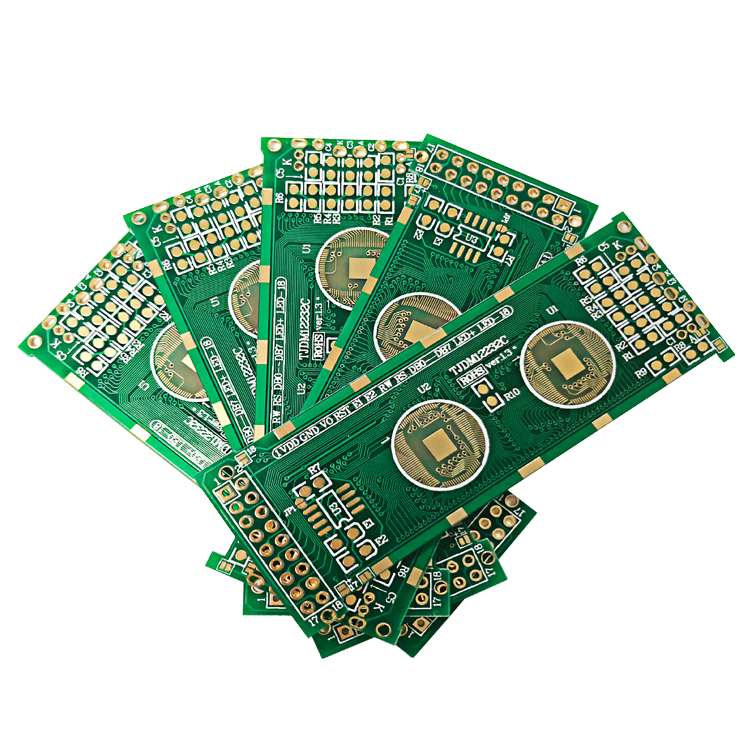

　　二、材料質量問題

　　基材性能不足

　　原因：板材吸水受潮導致絕緣下降，或熱膨脹系數(CTE)不匹配引發焊點開裂。

　　解決：

　　選擇耐高溫、低吸水率的基材(如FR-4高TG版)。

　　對關鍵原材料進行入廠檢驗(如銅厚測量、基板耐熱測試)。

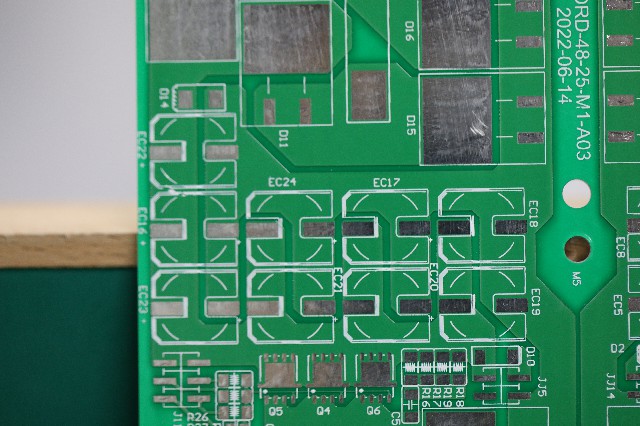

　　銅箔缺陷

　　原因：銅厚不均、劃傷或氧化導致電流承載能力不足。

　　解決：根據電流需求選擇銅厚(如1oz-2.5oz)，并優化走線設計。

　　三、制造階段問題

　　制版與曝光缺陷

　　原因：對位不準或曝光過度導致電路圖案精度下降。

　　解決：使用高精度曝光設備，定期校準對位精度，控制曝光時間。

　　蝕刻不均

　　原因：藥水濃度、溫度控制不當導致銅層去除不均勻。

　　解決：實施嚴格的化學蝕刻工藝控制，采用自動控制系統確保一致性。

　　鍍層缺陷

　　原因：鍍金、鍍錫不均或起泡導致接觸不良。

　　解決：鍍前徹底清潔PCB表面，嚴格控制電鍍液成分和操作條件。

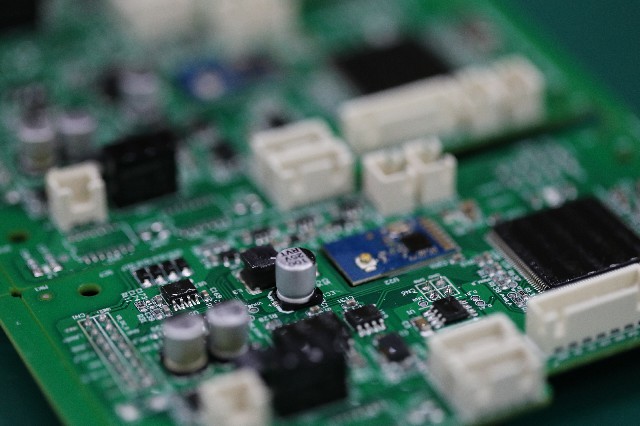

　　四、組裝工藝問題

　　焊接缺陷

　　原因：

　　虛焊/假焊：焊錫未熔合(元件引腳氧化或溫度不足)。

　　短路：錫橋(焊錫過量或貼片偏移)。

　　冷焊：焊接溫度低導致焊點脆性高。

　　解決：

　　優化焊接溫度曲線，使用AOI(自動光學檢測)設備全檢焊點。

　　控制助焊劑殘留，避免其吸潮導電。

　　元件立碑

　　原因：焊盤熱容不對稱導致一端翹起(常見于小型表貼電容或電阻)。

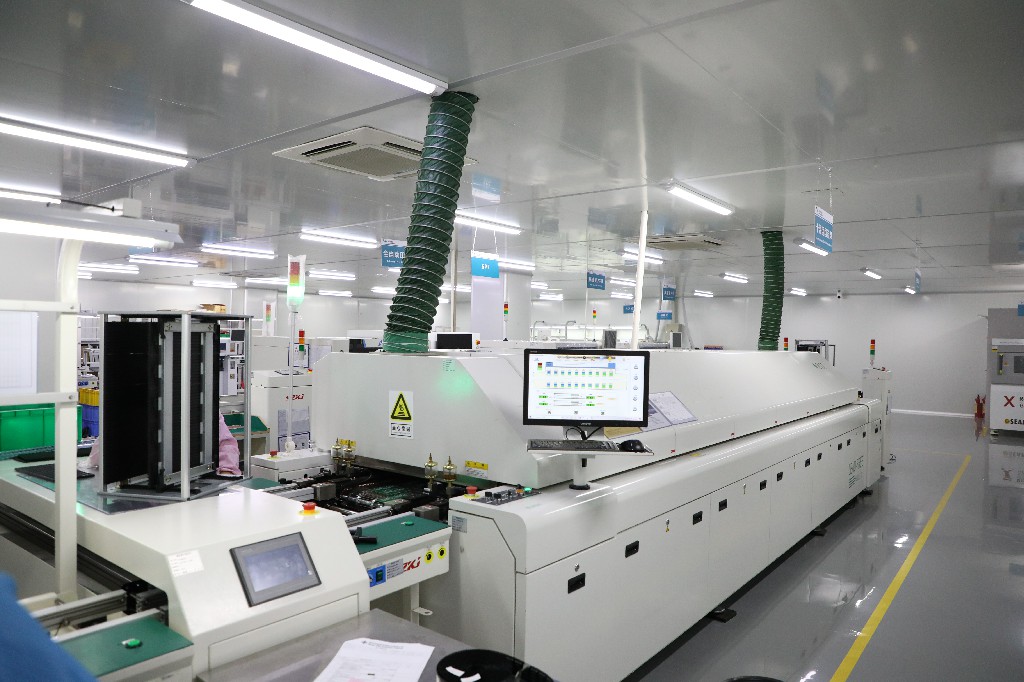

　　解決：對稱設計焊盤熱容量，調整回流焊爐風速與溫度梯度。

　　元件移位

　　原因：熔化焊料導致元件在焊接過程中移動。

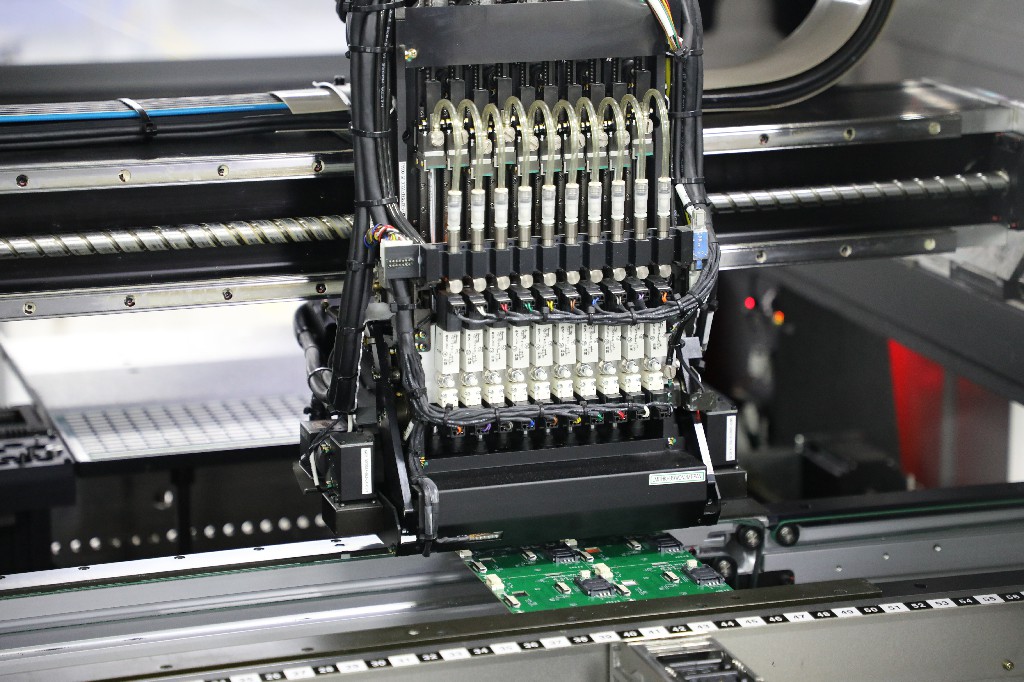

　　解決：使用精確的拾取和放置機器，遵循標準濕度和溫度要求。

　　五、環境與使用因素

　　靜電放電(ESD)

　　原因：組裝過程中靜電擊穿敏感元件(如MOS管、IC芯片)。

　　解決：車間配備防靜電設施，操作人員穿戴防靜電裝備，控制濕度在40%-60%。

　　機械應力

　　原因：跌落、振動或安裝不當導致焊點開裂。

　　解決：避免剛性PCBA受反復振動，柔性PCBA需控制彎曲強度。

　　環境侵蝕

　　原因：潮濕、粉塵或化學氣體導致腐蝕或漏電。

　　解決：存儲環境溫濕度監控，使用真空包裝的焊膏與元件。

　　六、元器件問題

　　質量缺陷

　　原因：元件本身存在漏液、內部損壞或參數不匹配。

　　解決：選擇信譽良好的供應商，核對元器件數據手冊，使用標準化封裝庫。

　　靜電敏感

　　原因：ESD擊穿導致元件失效。

　　解決：在關鍵元件附近添加ESD保護器件(如TVS二極管)。

　　七、預防性設計建議

　　早期生產可行性評估：原型階段即考慮量產需求，避免設計無法大規模生產。

　　利用設計工具：通過ERC(電氣規則檢查)和DRC(設計規則檢查)提前發現隱患。

　　供應鏈管理：確保元器件可從多供應商處獲得，避免停產風險。

　　返修空間預留：在連接器、高大元件周圍留出空間，便于調試和返修。
