一站式PCBA加工廠家今天為大家講講PCB設計中的單點接地與多點接地有什么區別?單點接地與多點接地區別與設計要點。在PCB設計中，接地系統的設計是影響電路性能的關鍵因素之一。單點接地和多點接地是兩種常見的接地策略，分別適用于不同的場景。下面為您解析兩者的核心區別及設計要點，幫助您更好地理解如何選擇適合的接地方案。

　　PCB設計單點接地與多點接地區別與設計要點

　　一、單點接地與多點接地的定義

　　1. 單點接地

　　單點接地是指將電路中所有需要接地的部分連接到同一個物理參考點(如電源地或安全接地點)。這種設計常見于低頻電路(<1MHz)，例如模擬電路或小功率系統。其核心優勢是避免地環路干擾，簡化地線結構。

　　典型應用場景：

　　- 低頻模擬電路(如傳感器信號處理);

　　- 混合信號板中的模擬地與數字地隔離后單點連接。

　　2. 多點接地

　　多點接地則是將接地點就近連接到最近的接地平面(如大面積鋪銅或多層板的地層)，適用于高頻電路(>10MHz)。其目標是縮短接地路徑，降低高頻信號因長地線產生的阻抗和電磁干擾(EMI)。

　　典型應用場景：

　　- 高速數字電路(如CPU、DDR內存);

　　- 射頻(RF)電路和微波系統。

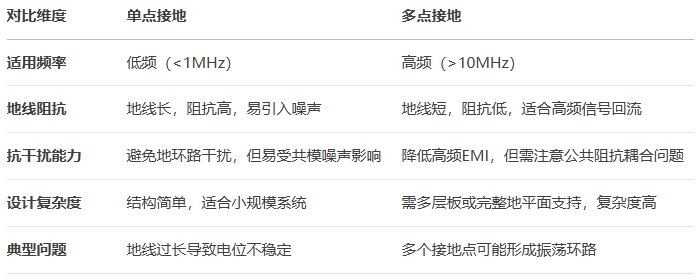

　　二、核心區別與優劣勢對比

　　三、混合接地：低頻與高頻的折中方案

　　對于工作頻率在1MHz~10MHz之間的電路，混合接地是更靈活的選擇。其原理是：

　　- 低頻時：通過電容或磁珠實現單點接地，阻斷高頻噪聲;

　　- 高頻時：利用低阻抗接地平面實現多點連接，降低回路阻抗。

　　設計技巧：

　　- 在模擬與數字地之間使用0Ω電阻或磁珠單點連接，避免大面積直接相連引發干擾;

　　- 確保分割的地平面之間通過橋接走線，避免信號跨分割區域?qū)е禄亓髀窂綌嗔选?/span>

　　四、PCB接地設計的4大實戰要點

　　1. 分離數字地與模擬地

　　數字信號的高頻噪聲容易干擾模擬電路。建議通過分區布局(不分割地平面)或單點連接實現隔離。

　　2. 優化地平面完整性

　　- 避免在接地層開槽或密集過孔，防止回流路徑受阻;

　　- 多層板設計中，地平面應緊鄰信號層以減少環路面積。

　　3. 控制地線長度與寬度

　　- 高頻電路的地線長度應小于信號波長的1/20;

　　- 地線寬度需≥3mm，以降低阻抗和溫升。

　　4. 處理混合信號系統

　　- 若需分割地平面，優先采用“模擬-數字分區”而非物理分割;

　　- 使用0Ω電阻或磁珠連接不同區域，平衡噪聲抑制與信號完整性。

　　關于PCB設計中的單點接地與多點接地有什么區別?單點接地與多點接地區別與設計要點的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
