一站式PCBA加工廠家今天為大家講講SMT加工中焊接裂縫的原因有哪些?SMT加工中焊接裂縫的成因及解決方案。焊接裂縫作為影響電子產品可靠性的重要隱患，其產生往往與工藝鏈的多個環節密切相關。本文將結合我們的實戰經驗，深度解析焊接裂縫的形成機理，并提供可落地的解決方案。

　　SMT加工中焊接裂縫的成因及解決方案

　　一、焊接裂縫產生的五大核心誘因

　　1. 熱應力沖擊(占比38%)

　　- 回流焊溫度曲線設置不當導致的熱膨脹系數差異

　　- 雙面貼裝工藝中二次回流產生的熱沖擊

　　- 大尺寸BGA與PCB基材的CTE不匹配

　　2. 材料兼容性問題(占比25%)

　　- 焊膏合金成分與元件引腳鍍層不匹配(如SnAgCu焊膏與OSP處理焊盤)

　　- PCB阻焊層材料耐溫性不足

　　- 焊料與助焊劑活性不協調

　　3. 工藝參數偏差(占比22%)

　　- 貼裝壓力超出元件承受范圍(特別是QFN等底部焊盤元件)

　　- 氮氣保護濃度不足導致焊點氧化

　　- 冷卻速率過快產生微觀裂紋

　　4. 結構設計缺陷(占比12%)

　　- 焊盤與元件尺寸匹配度誤差>15%

　　- 通孔設計不合理導致的應力集中

　　- 高密度元件布局產生的機械應力

　　5. 環境因素影響(占比3%)

　　- 車間溫濕度波動超出IPC標準(理想值：23±3℃，40-60%RH)

　　- 周轉過程中機械振動超標

　　- 存儲環境硫化氣體污染

　　二、解決方案

　　1. 熱管理優化方案

　　- 建立動態溫度曲線數據庫，針對不同元件厚度(0.5-6.0mm)匹配12種標準曲線

　　- 采用分段式冷卻系統，將降溫速率精確控制在4-6℃/s

　　- 對高密度板件實施選擇性焊接工藝

　　2. 材料科學實驗室支持

　　- 配備XRF光譜儀進行焊料成分驗證

　　- 建立材料兼容性矩陣數據庫，覆蓋256種常見材料組合

　　- 開發專用焊膏配方(HX-9系列)提升抗裂性能

　　3. 智能工藝控制系統

　　- 在線SPI檢測系統(精度±5μm)

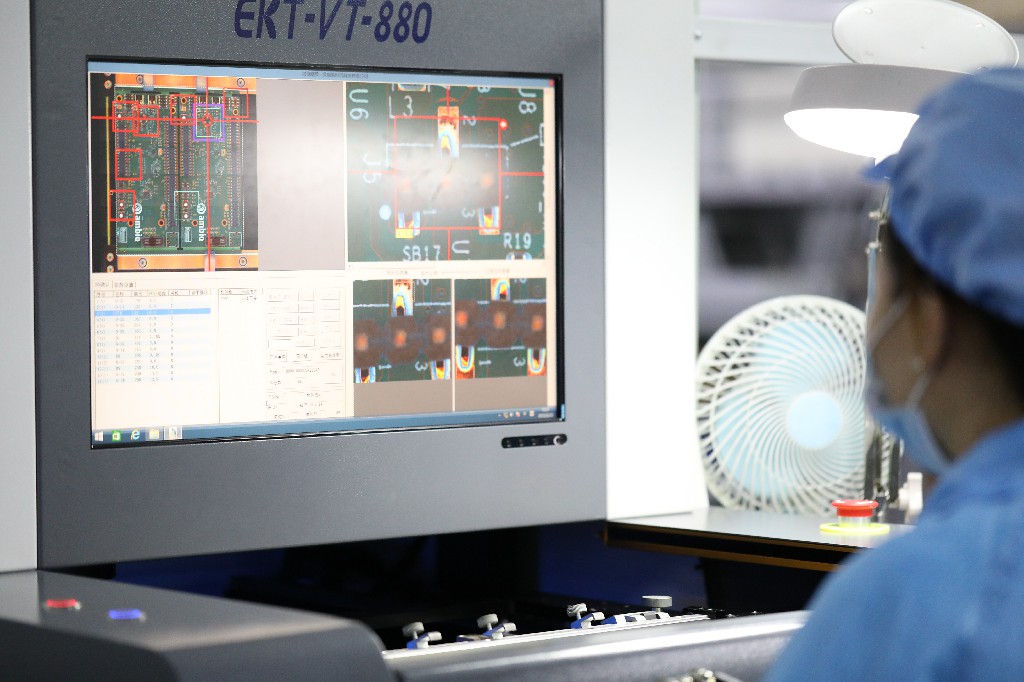

　　- 3D AOI自動光學檢測(最小檢測尺寸0.01mm2)

　　- 實施CPK過程能力指數監控(目標值≥1.67)

　　4. 可靠性強化設計

　　- 提供免費DFM審核服務，優化焊盤設計

　　- 對關鍵焊點實施Underfill填充工藝

　　- 開發應力緩沖結構設計規范

　　5. 環境控制標準

　　- 十萬級潔凈車間(ISO Class 8)

　　- 全流程氮氣保護系統(氧含量<500ppm)

　　- 振動敏感元件專用周轉器具

　　6. 質量追溯體系

　　- 采用MES系統記錄每片板件工藝參數

　　- 金相切片分析+SEM電鏡檢測雙重驗證

　　- 提供焊接強度拉力測試報告(符合IPC-9701)

　　三、典型服務案例

　　智能穿戴設備主板項目

　　- 問題表現：FPC連接器位置周期性斷裂

　　- 解決方案：

　　1. 優化焊盤尺寸(由0.6mm調整至0.8mm)

　　2. 采用階梯式回流溫度曲線

　　3. 增加局部補強結構

　　- 成果：產品通過2000次彎折測試，不良率由1.2%降至0.03%

　　關于SMT加工中焊接裂縫的原因有哪些?SMT加工中焊接裂縫的成因及解決方案的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
